Audison APK 165P

НЧ/СЧ динамики (их модельный индекс – Audison AP 6.5P) имеют вполне нормальные пропорции и привычные подвесы, в то время как «родственные» Audison AP 6.5 (которые без буквы P) имеют уменьшенную посадочную глубину и верхние подвесы с треугольными «волнами». Диффузоры вместе с центральными колпачками образуют V-образный профиль.
Охлаждение катушки организовано через систему вентиляции с осевым отверстием, окнами под центрирующей шайбой и отверстиями в каркасе звуковой катушки (последние снаружи не видны).

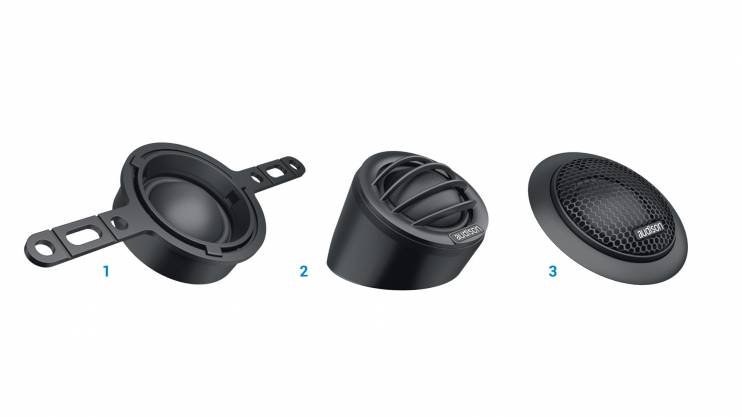

В комплекте идёт приличный набор аксессуаров для монтажа. Можно собрать твитеры так, чтобы их было удобно врезать в плоскость, закрепить на поверхности или втиснуть практически в любые штатные места. Излучающие купола можно закрыть сеткой, грилями в виде дуг или вовсе оставить открытыми. Эта фишка получила даже собственное название – AIF technology (Any Install Faceplate).
Фильтры НЧ имеют фиксированные характеристики, а фильтры ВЧ дополнены аттенюаторами – можно выбрать одно из двух значений уровня твитеров. «0 дБ» – для обычной установки, а «+3 дБ» – для установки под плотные штатные сетки.
В параметрах НЧ/СЧ динамиков обошлось без неожиданностей. Не самые тяжёлые подвижные системы и одновременно сильные моторы обусловили повышенную чувствительность. При этом резонансная частота не задралась вверх, а осталась в приемлемых границах. Она едва превышает 60 Гц, что для 6,5-дюймового калибра – нормально. Твитеры имеют резонансную частоту порядка 1,5 кГц. Импеданс всей системы в сборе ниже 3-омной отметки ни на каких частотах не проседает.
Fs (собственная резонансная частота) – 64 Гц
Vas (эквивалентный объем) – 11,6 л
Qms (механическая добротность) – 6,34
Qes (электрическая добротность) – 0, 54
Qts (полная добротность) – 0,49
Mms (эффективная масса подвижной системы) – 13 г
BL (коэффициент электромеханической связи) – 5,4 Тл м
Re (сопротивление звуковой катушки постоянному току) – 3,0 Ом
dBspl (опорная чувствительность, 1м, 1Вт) – 89,7 дБ

Выдающаяся универсальность монтажа твитеров (AIF, Any Install Faceplate)
Компактные кроссоверы, выполненные в виде отдельных фильтров
Параметры кроссоверов точно соответствуют возможностям динамиков
Ясный и комфортный характер звучания, располагающий к «живой» музыке

Мощные 165 мм НЧ/СЧ-динамики AP 6.5Р с 32 мм звуковой катушкой имеют большой ход подвижной системы. 29 мм ВЧ-динамики AP 1Р с двойными неодимовыми магнитами комплектуются богатым набором аксессуаров и сеток AIF (Any Install Faceplate) с различным акустическим дизайном для самых разных сценариев установки и ОЕМ интеграции. Система комплектуется четырьмя отдельными проводными кроссоверами что облегчает их размещение и монтаж.
Параметры диффузора и магнитной системы НЧ/СЧ-динамика AP 6.5Р рассчитаны с помощью метода конечных элементов (Finite Element Method) и измерительного оборудования Klippel R&D Scan Vibrometer. Динамик оснащен мощным магнитом 100 х 40 х 18 мм и при этом имеет умеренную монтажную глубину 66,5 мм. Звуковая катушка намотана легким омедненным алюминиевым проводом (CCAW - Copper Clad Aluminium Wire) и имеет увеличенные диаметр и высоту - 32 х 14 мм, что обеспечивает хороший запас по мощности. Диффузор изготовлен прессованной целлюлозы, которая имеет малый вес и прекрасные характеристики внутреннего демпфирования. Экспоненциальный профиль диффузора гарантирует его жесткость и отсутствие искажений. Масса подвижной системы составляет всего 14,5 грамм, динамик играет очень легко и быстро, средние частоты звучат ясно и разборчиво. В то же время большой ход диффузора (Xmax - 5,6 мм) с классическим сочетанием низкой резонансной частоты и полной добротности (Fs 60 Гц и Qts 0,55) гарантируют хороший панч и глубокий бас. Конструкция динамика отличается высокой надежностью, стальная штампованная корзина снабжена специальным покрытием, защищающим от царапин, сколов и коррозии.
Твитер АР 1Р с мягким куполом из материала Tetolon (шелк с особыми пропитками) имеет более “открытый” дизайн фронтальной панели в отличии от “стандартного” АР 1. Профиль купола также рассчитан по методу конечных элементов таким образом, чтобы частотная характеристика имела ровную форму, в том числе и вне оси симметрии (off axiss).
Технология AIF (Any Instal Faceplate) позволяет установить его практически в любое подходящее штатное место без потери качества звучания из-за влияния оригинальных сеток, которые чаще всего имеют посредственные акустические характеристики. Также предусмотрены обычные аксессуары для установки твитера на поверхность с возможностью выбора дизайна гриля. Мощная двойная неодимовая магнитная система в сочетании с большой звуковой катушкой диаметром 25 мм обеспечивают выдающийся динамический отклик и разрешение в области высоких частот. Твитер АР 1Р имеет большой запас по мощности и низкую резонансную частоту (Fs – 1600 Гц), что облегчает его согласование с вуфером и в пассивных и в процессорных системах.
Компактные проводные кроссоверы APCX P 2T и APCX P 2W облегчают монтаж и подключение системы в тех автомобилях, где штатные места для твитеров расположены не в дверях, а в панели приборов или стойках лобового стекла. После многочисленных тестов и прослушиваний был выбран ассиметричный дизайн, который имеет более ровную фазо частную характеристику -12 дБ/октаву для фильтра высоких частот (Hi-Pass) и 6 дБ/октаву для фильтра низких частот (Lo-Pass). Относительно высокая частота раздела 4 кГц, также как и компоненты кроссоверов были выбраны с точки зрения надежности работы при высокой подводимой мощности. Паспортное значение допустимой мощности измеренной с помощью шумового сигнала, пропущенного через полосовой фильтр в диапазоне 50 – 1600 Гц, составляет 115 Вт RMS. Исполнение разъемов кроссоверов и маркировка проводов существенно облегчают подключение к штатной аудио проводке, с минимальной вероятностью ошибок в полярности (+/-).

Тип 2-компонентные АС
Состав "НЧ/СЧ-динамики AP 6.5P, ВЧ-динамики AP 1P, кроссоверы APCX P 2T + APCX P 2W"
Магнит ВЧ-динамика Двойной неодимовый, D24,9 х 3,2 х 3,5 + 22 х 2,5 мм
Купол ВЧ-динамика D29 мм, из материала Tetolon
Защитные сетки и аксессуары для установки ВЧ-динамика Набор AIF - Any Install Faceplate
Диффузор НЧ/СЧ-динамика Из прессованной целлюлозы с защитной пропиткой
Диаметр НЧ/СЧ-динамика 165 мм (6 1/2")
Корзина НЧ/СЧ-динамика Стальная штампованная
Звуковая катушка НЧ/СЧ-динамика Намотана омедненным алюминиевым проводом, D32 х 14 мм
Магнит НЧ/СЧ динамика Высокоэффективный ферритовый, D100 х 40 х 18 мм
Допустимая мощность (продолж./пик.) 115 / 345 Вт
Кроссовер ФНЧ 6 дБ/окт @ 4 кГц, ФВЧ 12 дБ/окт @ 4 кГц, регулировка уровня ВЧ 0/+3 дБ
Уровень чувствительности 92,5 дБ/2,83 В/м
Диапазон частот 50 - 24000 Гц
Номинальное сопротивление 4 Ома
